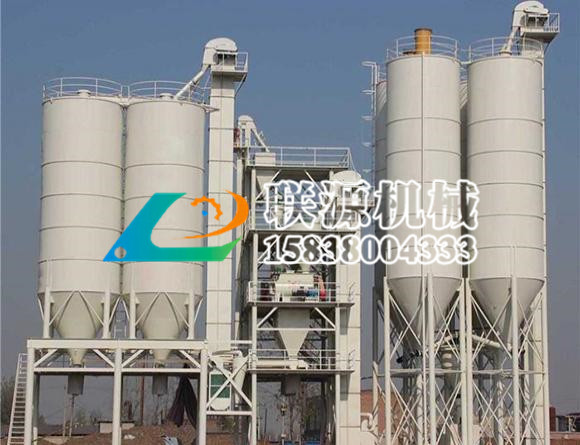

自動干粉砂漿設備罐體采用塔式布局,管理系統植入新模塊化管理技術,人機對話功能及自動化程度大幅度提升。依據不同的配置,該設備產量可達3-10萬噸每年。
該設備主要由原料儲存系統、配料稱重系統、輸送系統、混合系統、氣相平衡系統、包裝系統及除塵系統構成。主控制系統依據選定工藝配方下達生產指令,系統自動從儲料倉中按配比提取原料,原料經配重后依次進入待混倉及無重力混合機,實現快速混合作業。達到混合精度要求后,成品砂漿被輸送至具備二次混合功能的成品倉,進入自動灌裝流程,新設計的自動包裝機按要求進行定時定量灌裝作業,大大提高產出效率,包裝好的成品被送至成品區堆放,等待出廠。
設備工作原理是對相對旋轉的主軸帶動槳葉旋轉,將物料按一定角度拋向空間層面,粒子在空間流動層產生瞬間失重,離心力和重力相互抵消(失重狀態下物料密度差異對混合均勻 度無影響),相互混入對方區域內,在中間層面形成一個流態化的失重區,主軸周圍形成旋轉渦流。底部形成一個物料平移流動層,物料在底部沿軸、軸向移動。物 料在徑向力和軸向力的雙重驅動下,呈三維復合運動,從而形成復合循環,迅速達到均勻混合目的。 在混合機里面混合好的成品通過氣動快開門,迅速放到成品料倉進行緩沖、儲存。成品料倉與包裝機之間通過軟連接進入包裝機計量、打包。產量特別大的用戶,可以在包裝機后部工序增加皮帶輸送機,直接將成品輸送到成品區域或者卡車。
技術參數
項目
|
理論產率(t/h)
|
每年產量(T/300天/24h)
|
主機型號
|
主機功率(KW)
|
全容積(m?)
|
裝載系數
|
時產50噸干混砂漿設備
|
50
|
50萬
|
wz-10c
|
55
|
10
|
0.4-0.6
|
性能特點
1、混合速度快,每次混合只需要8分鐘;
2、該機是在溶入多代新機型的技術精華基礎上研發而制,具有自動喂料,氣動放料,桶壁無積塊、無死角。
3、地面積小、結構合理、操作簡單、動力配制合理。
4、配置合理;年產兩到三萬噸左右的干粉砂漿生產線,一般情況下會用到4-6個原料罐,其中兩個大罐用于裝放散裝水泥和粉煤灰,其余小罐用于裝放輕鈣、重鈣、砂、小料等。
5、散裝水泥和粉煤灰進罐不需要提升設備,依靠泵車打入。巧妙的物料分配系統支持一個斗式提升機分配式作業,從而避免了資源浪費。
6、計量系統在計量螺旋的配合下,把料倉中的原料導入計量倉,通過傳感器的數據反饋,實現原料計量。計量好后的物料,通過螺旋輸送機導進主斗提機,提升到混合機上部待混料倉中。
7、待混倉為氣動大開門型,可以迅速將待混物料放入無重力混合機,實現干粉砂漿連續生產。
